Bir lityum batarya paketinin güvenliği, çoğu zaman katalogdaki tek bir satırda saklıdır: BMS'in aşırı akımı ve kısa devreyi hangi eşikte, ne kadar hızlı kestiği. Aşırı Akım ve Kısa Devre Koruması: Akıllı BMS Teknolojileri Nasıl Çalışır? sorusunun kısa yanıtı şudur; akıllı BMS, bataryadan geçen akımı ve hücre gerilimlerini sürekli izler, tanımlı sınır aşıldığında MOSFET veya kontaktörleri açarak devreyi milisaniye ile mikrosaniye mertebesinde keser ve hem hücreleri hem bağlı aracı yangın veya ciddi donanım hasarı oluşmadan güvenli moda alır. Bu yazıda mekanizmayı, LiFePO4 ile Li-ion (NMC) arasındaki pratik farkları ve doğru koruma stratejisini nasıl seçtiğimizi teknik olarak açıklıyoruz.
İçindekiler
Neden aşırı akım ve kısa devre koruması karar verirken önemli?
Teknik katalogda gördüğünüz "maksimum akım", "anlık akım" ve "kısa devre koruması" değerleri süsleme değildir; BMS'in devreyi tam olarak hangi noktada keseceğini tanımlar. Bir paket seçerken bu üç değer, uygulamanızın ani güç talebiyle uyuşmuyorsa ya beklenmedik kesintiler yaşarsınız ya da hücreleri limit üstünde çalıştırarak ömrü kısaltırsınız.
Karar üç eksende netleşir: uygulama (elektrikli bisiklet/scooter, motosiklet, EV, güneş enerjisi, UPS), ihtiyaç duyduğunuz güç seviyesi ve güvenlik beklentiniz.
- Elektrikli bisiklet ve scooter: Ani kalkış akımları yüksek, ama paket hacmi sınırlıdır. Bu segmentte NMC tabanlı Li-ion paketler, yüksek enerji yoğunluğu ve koruma ayarlı BMS ile dengeli çözüm sunar.
- Elektrikli motosiklet, otomobil, güneş, UPS, forklift gibi hatlar: Yüksek akım, uzun ömür ve termal güvenlik ön plandadır. Burada LiFePO4 paketler akıllı BMS ile birlikte avantaj sağlar.
Üsküdar'daki tesisimizde LiFePO4 ve Li-ion (NMC) hücrelerden akıllı BMS entegrasyonlu özel paketler tasarlayıp montajını yapıyoruz; hücre üretimini kendimiz yapmıyoruz, kaliteli üçüncü taraf hücreleri kullanıyoruz. Bu nedenle doğru BMS konfigürasyonu, sizin kullanım senaryonuza göre birlikte belirlediğimiz kritik bir parametredir. Kimya tarafındaki temel ayrımı daha derinlemesine görmek isterseniz LiFePO4 batarya temel rehberimize göz atabilirsiniz.
Akıllı BMS nedir, paketin neresinde durur?

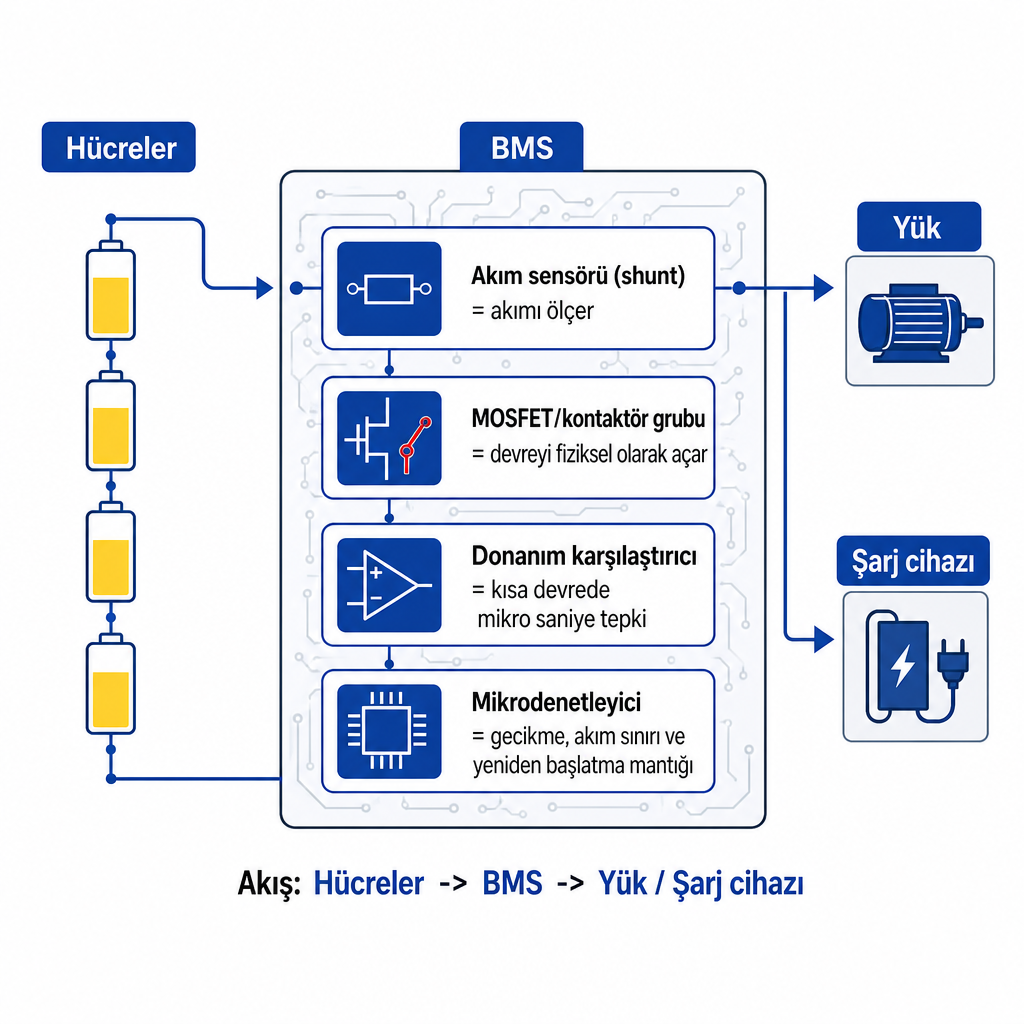

BMS (Battery Management System), her hücrenin gerilimini, paketin toplam akımını ve sıcaklık sensörlerini sürekli ölçen bir kontrol kartıdır. Hücreler ile yük/şarj cihazı arasında konumlanır ve enerji akışının kapısını tutar. Dört temel bileşen üzerinden çalışır:
- Akım algılama elemanı (shunt direnç veya akım sensörü): Paketten geçen akımı gerçek zamanlı ölçer.
- MOSFET veya kontaktör grubu: BMS bu anahtarlara kumanda ederek bataryayı yükten veya şarj cihazından fiziksel olarak ayırır.
- Donanım karşılaştırıcı devreler: Kısa devre ve aşırı akım sınırları aşıldığında mikrodenetleyiciden bağımsız, çok hızlı tepki veren analog koruma bloğudur.
- Mikrodenetleyici / işlemci: Zaman gecikmesi, akım sınırları ve yeniden başlatma mantığını yönetir; telemetri ve akıllı fonksiyonları sağlar.
LiFePO4 bataryalar, lityum demir fosfat katot ve grafit anot kullanan, lityum-iyon ailesine ait bir kimyadır. Dolayısıyla LiFePO4 paketlerle NMC tabanlı Li-ion bisiklet/scooter paketlerinde kullanılan BMS prensipleri aynıdır; sadece akım sınırları ve ayar değerleri kimyaya ve uygulamaya göre değişir. Yani "akıllı" olan kısım, kartın kendisi kadar bu eşiklerin uygulamaya doğru oturtulmasıdır.
Aşırı akım koruması: ağır yük altındaki görünmez sigorta
"Aşırı akım", paketin sürekli çalışması için tasarlanan maksimum akımın üzerinde, birkaç milisaniye ile saniyeler mertebesinde süren yüksek akım durumudur. Somut bir örnekle: 100 A sürekli akım için tasarlanmış bir LiFePO4 pakette, 150 A'in birkaç saniye sürmesi aşırı akım olarak algılanabilir. BMS, hücrelerin C-rate değerine göre yapılandırılır; örneğin 2C akımın 10 saniye boyunca aşılması hâlinde devreyi kesecek şekilde ayarlanabilir.
Çalışma mantığı gecikmeli ve kademelidir:
- Akım sensörü üzerinden ölçülen akım, belirlenen sınırla sürekli karşılaştırılır.
- Akım, sınırın üzerinde tanımlanan gecikme süresi boyunca devam ederse (uygulamaya göre örneğin 1-5 ms veya daha uzun), BMS hem şarj hem deşarj MOSFET'lerini açarak devreyi keser.
- Çoğu tasarımda aşırı akım olayı düzeldikten sonra BMS, belirli bir bekleme süresinin ya da kullanıcı müdahalesinin (örneğin şarj cihazı bağlama) ardından devreyi yeniden kapatır.
Buradaki gecikme kasıtlıdır. Motor kalkışı, inverter yol verme akımı veya kısa süreli tepe yükler normaldir; iyi ayarlanmış bir BMS bu geçici pikleri tolere eder ama kalıcı aşırı yükü keser. Böylece inverter, motor sürücü veya bisiklet motoru, hücrelerin izin verdiği akım limitinin üzerinde sürekli çalışamaz; hem ömür hem güvenlik korunur.
Kısa devre koruması: mikro saniyeler içinde acil fren
"Kısa devre", pozitif ve negatif terminallerin neredeyse doğrudan birbirine bağlandığı, akımın aniden 5-10 kat gibi çok yüksek çarpanlarla fırladığı ekstrem durumdur. Yanlış temas eden bir kablo, arızalı bir anahtar veya terminale değen metal bir alet bu senaryoyu oluşturabilir. Aşırı akımın aksine burada saniyelerce beklemek felaketle sonuçlanır; müdahale anında olmalıdır.
Bu yüzden kısa devre koruması, yazılım döngüsüne değil donanıma bırakılır:
- Donanım karşılaştırıcı, shunt direnç üzerindeki voltajı sürekli izler; eşik, kısa devre akımına karşılık gelen yüksek seviyeye ayarlanmıştır.
- Eşik birkaç yüz mikro saniye içinde aşılır aşılmaz karşılaştırıcı MOSFET sürücülerini tetikler; hem şarj hem deşarj MOSFET'leri anında açılarak devre kesilir.
- İyi tasarlanmış BMS'lerde bu tepki süresi tipik olarak 40-500 µs aralığındadır; bazı kartlarda katalogda 100 µs altı değerler belirtilir.
- Kesme sonrası paket terminallerinde çoğunlukla 0 V görülür. Batarya, kısa devre ortadan kalkmadıkça tekrar devreye girmez ve çoğu zaman manuel reset ya da şarj cihazıyla "uyandırma" gerekir.
Bu ultra hızlı müdahale, özellikle NMC ve diğer yüksek enerji yoğunluklu lityum-iyon kimyalarında olası gaz çıkışı, hücre şişmesi ve yangın riskini ciddi oranda azaltır. LiFePO4 kimyası yapısı gereği daha termal kararlı olsa da, yüksek akımda iç ısınma ve mekanik hasar hâlâ mümkündür; bu nedenle aynı seviyede kısa devre koruması LiFePO4 paketlerde de kritik kabul edilir.
LiFePO4 ve Li-ion (NMC): akım limitleri ve uygulama farkları
LiFePO4 ve NMC, aynı lityum-iyon ailesinin iki farklı alt kimyasıdır; birbirinden kopuk teknolojiler değildir. Akım koruması açısından pratik farklar şu iki noktada toplanır:
- LiFePO4 paketler: Daha düşük hücre gerilimi (yaklaşık 3,2 V) ve yüksek termal kararlılık sayesinde EV, motosiklet, forklift, güneş ve UPS gibi yüksek akım ve uzun ömür odaklı uygulamalarda tercih edilir. BMS akım limitleri, hücrelerin C-rate'ine göre nispeten uzun süreli yüksek akımlara izin verecek ama yine de aşırı akım süresini sınırlandıracak şekilde ayarlanır.
- Li-ion (NMC) bisiklet/scooter paketleri: Daha yüksek enerji yoğunluklu oldukları için dar batarya yuvalarına sığar ve menzil avantajı sağlar. Ancak kısa devre ve aşırı akım risklerinde hücreler daha agresif tepki verebildiğinden, BMS'in kısa devre algılama eşiği ve tepki süresi burada kritik hâle gelir.
Bu ayrımın müşteri tarafındaki sonucu net: elektrikli bisiklet ve scooter için önerdiğimiz çözüm, NMC tabanlı Li-ion paket ve buna uygun akıllı BMS'tir. LiFePO4 ise 12-72 V batarya ve akü hatlarımızda güçlü olduğumuz kimyadır ve motosiklet, EV, güneş ve UPS segmentinde öne çıkar. Yüksek gerilimli sistemlerde koruma dinamiğini merak ediyorsanız 48V LiFePO4 batarya kategorimizi ve 72V LiFePO4 batarya kategorimizi inceleyebilirsiniz.
Akıllı BMS ayarlarını seçerken karar kriterleri
Bir projede hangi akım koruma stratejisinin kullanılacağını belirlerken dört teknik kriteri birlikte değerlendiriyoruz. Aşağıdaki tablo, her kriterin koruma eşiğini nasıl etkilediğini özetler.
| Karar kriteri | Neyi belirler | Pratik etkisi |
|---|---|---|
| Uygulama türü | Sürekli akım, anlık pik, olası kısa devre senaryosu | Güneş/UPS'te sürekli 50-200 A; motosiklette hızlanmada yüksek pik |
| Hücre kimyası ve C-rate | Veri sayfasındaki max sürekli ve kısa süreli akım | Aşırı akım ve kısa devre eşiğinin taban değeri |
| Ortam sıcaklığı | Aynı akımın hücreye getirdiği risk | Bazı tasarımlarda limit sıcaklığa bağlı dinamik ayarlanır |
| Koruma davranışı | Kesme sonrası mantık | Otomatik reset, süreli kilit veya kalıcı latched-off modu |
Son satır çoğu kullanıcının gözden kaçırdığı yerdir: aşırı akım veya kısa devre sonrası batarya otomatik mi geri gelsin, belirli süre kilitli mi kalsın, yoksa mutlaka kullanıcı müdahalesi gerektiren kalıcı kapanma modunda mı dursun? Bu tercih, güvenlik ile kullanım kolaylığı arasındaki dengeyi doğrudan belirler.
Elektrikli bisiklet/scooter, motosiklet, otomobil, güneş ve UPS gibi farklı hatlarda bu kriterlere göre akıllı BMS konfigürasyonlu paketler tasarlıyor; güvenlik ile performansı kullanım senaryosuna göre dengeliyoruz. Müşterinin araç markası (örneğin RKS, KUBA, Skyjet gibi) burada uyumlu değişim paketi tasarımı için bir giriş parametresidir; paketlerimizi bu markalarla uyumlu geliştiriyoruz, ancak bu markaların resmi distribütörü olduğumuz gibi bir iddia taşımıyoruz. Marka bazlı uyumlu paketler için KUBA bisiklet batarya sayfamıza bakabilirsiniz.
Hangi uygulamada hangi çözümü öneriyoruz?
İki net senaryoda yaklaşımımızı özetleyelim:
- Elektrikli bisiklet ve scooter sahipleri için: Dar batarya yuvasına uyan NMC tabanlı Li-ion paket ve bu paketle uyumlu akıllı BMS seçilir. Aşırı akım limitleri motor sürücünün talep ettiği akıma izin verecek; kısa devre koruması ise mikro saniye mertebesinde devreyi keserek güvenliği sağlayacak şekilde ayarlanır.
- Elektrikli motosiklet, otomobil, güneş-karavan-tekne, forklift ve UPS müşterileri için: LiFePO4 tabanlı 12-72 V paketler, yüksek akım ve uzun ömür odaklı akıllı BMS konfigürasyonuyla birlikte sunulur.
Her iki durumda da değişmeyen bir kural var: BMS korumasını devre dışı bırakmak, köprülemek veya "doğrudan hücreden çıkış" gibi uygulamalar hem güvenlik prensiplerine hem de temel mühendislik mantığına aykırıdır ve ciddi risk taşır. Batarya paketlerinin tasarımı, revizyonu veya yeniden hücrelenmesi profesyonel servis ve mühendislik ekibi tarafından yapılmalıdır. Mevcut paketinizin yenilenmesini değerlendiriyorsanız batarya yenileme servisi rehberimiz süreci açıklıyor.
Uygulamanızın sürekli akım ihtiyacını, tepe yük profilini ve ortam sıcaklığını bize iletirseniz, doğru BMS eşiklerini ve uygun paketi birlikte netleştirebiliriz.
Sık Sorulan Sorular
Aşırı akım ile kısa devre arasındaki fark nedir?
Aşırı akım, izin verilen sürekli akımın üzerinde ve milisaniye-saniye ölçeğinde süren yük durumudur. Kısa devre ise pozitif ve negatif uçların neredeyse doğrudan bağlanmasıyla akımın birkaç katına aniden çıkmasıdır. BMS aşırı akımda gecikmeli, kısa devrede ise mikro saniye düzeyinde tepki verir.
BMS devreyi kestikten sonra bataryam neden 0 V gösteriyor?
Kısa devre veya ağır aşırı akım olayından sonra birçok BMS tasarımı MOSFET'leri açıp bataryayı yükten tamamen ayırır; terminallerde 0 V görünmesi bu durumda normaldir. Çoğu zaman şarj cihazıyla yeniden başlatma veya belirli bir süre bekleme gerekir. Kalıcı sorun devam ederse teknik servise başvurun.
LiFePO4 bataryalarda da kısa devre koruması şart mı?
Evet. LiFePO4 kimyası termal olarak daha kararlı olsa da, yüksek akımda iç ısınma ve mekanik hasar hâlâ mümkündür. Bu yüzden LiFePO4 paketlerde de hızlı kısa devre koruması iyi tasarımın temel şartıdır.
Elektrikli bisikletimde LiFePO4 batarya kullanmalı mıyım?
Elektrikli bisiklet ve scooter uygulamalarında NMC tabanlı Li-ion paketleri öneriyoruz; nedeni dar yuvalara sığan yüksek enerji yoğunluğu ve bu kimyaya optimize BMS korumasıdır. LiFePO4 ise 48-72 V batarya ve akü hatlarımızda, motosiklet, EV, güneş ve UPS gibi yüksek akım ve uzun ömür odaklı uygulamalarda güçlü bir seçenektir.
Bataryamı kendim açıp BMS ayarları ile oynamak güvenli mi?
Hayır. Aşırı akım ve kısa devre eşiklerinin yanlış ayarlanması hücre hasarı, garanti dışı kalma ve güvenlik riskleri doğurur. Bu tür işlemler yalnızca yetkin teknik ekip tarafından yapılmalı; bireysel kullanıcılar için önerilen yol profesyonel batarya yenileme ve revizyon hizmetinden faydalanmaktır.
