Tıbbi cihazlarda ve UPS sistemlerinde doğru batarya kararı, "kaç amper-saat yeterli?" sorusundan çok daha fazlasıdır. Medikal Cihazlar ve Kesintisiz Güç Kaynakları (UPS) İçin Yüksek Güvenilirlikli Batarya Tasarımı; cihazın kritikliği, gerekli yedekleme süresi, ani yük akımı, şarj altyapısı, ortam sıcaklığı, bakım imkânı ve güvenlik gerekliliklerinin birlikte değerlendirilmesiyle ortaya çıkar. Tek bir kimya her uygulama için otomatik olarak doğru olmadığından, önce doğru alternatifleri ayırmak gerekir.
Bu yazıda üç gerçekçi tasarım yolunu rakip markalar üzerinden değil, kullanım profiline göre karşılaştırıyoruz: kurşun-asit (VRLA/AGM/jel) bataryalar, LiFePO4 batarya paketleri ve modüler veya harici batarya kabinli UPS mimarisi. Amaç bir kazanan ilan etmek değil; hangi profilde hangi yaklaşımın hangi kısıtlar altında anlamlı olduğunu göstermek. LiFePO4 teknik olarak lityum-iyon ailesinin bir kimyasıdır; bu metinde elektrikli bisikletlerde kullanılan Li-ion (NMC) hücrelerden ayrı tutulmuştur ve UPS tarafında değerlendirilen lityum alternatif LiFePO4'tür.
İçindekiler
Üç alternatifi tanımlayalım
Kararı netleştirmek için önce her yaklaşımın ne olduğunu, hangi koşulda devreye girdiğini ayrı ayrı görmek gerekiyor. Bunları sıralamıyoruz; her birinin kendi uygunluk penceresi var.
VRLA, AGM ve jel kurşun-asit bataryalar. VRLA, kapalı tip kurşun-asit batarya ailesinin genel adıdır; AGM ve jel bu ailenin farklı elektrolit ve yapı yaklaşımlarıdır. Küçük ve orta ölçekli UPS'lerde uzun süredir kullanılmalarının temel nedeni, mevcut UPS cihazlarıyla yaygın uyumluluk ve kolay bulunabilirliktir. Bu bataryalar genellikle kesintinin seyrek yaşandığı, bataryanın sabit bir kabin içinde tutulduğu, ağırlığın birincil sorun olmadığı ve UPS şarj cihazının kurşun-asit profiline göre tasarlandığı sistemlerde değerlendirilir. Buna karşılık sürekli çevrim, yüksek ortam sıcaklığı, sık bakım ihtiyacı ve sınırlı kabinet alanı bu çözümün zayıf noktalarını görünür hâle getirir.
LiFePO4 batarya paketleri. LiFePO4, lityum-iyon ailesinde yer alan ve sabit enerji depolama uygulamalarında kullanılan bir kimyadır. UPS tarafında daha düşük ağırlık, daha yüksek kullanılabilir kapasite ve sık çevrim ihtiyacı gibi kriterler nedeniyle değerlendirilebilir. Ancak yalnızca hücre kimyasını değiştirmek bir çözüm değildir. Yüksek güvenilirlikli bir pakette hücre kapasitesi ve akım kabiliyeti, seri hücre sayısı ve nominal gerilim, uygulamaya uygun BMS, koruma fonksiyonları, hücre dengeleme, şarj profili uyumu, kasa ve termal tasarım ile UPS haberleşmesi birlikte ele alınmalıdır. Volt Pil Batarya olarak kendi hücrelerimizi üretmiyoruz; kalite hücrelerden LiFePO4 ve Li-ion (NMC) özel paketler tasarlayıp İstanbul Üsküdar'daki tesisimizde monte eden yerli bir paket üreticisiyiz. UPS ve enerji depolama tarafında LiFePO4 çözümlerini değerlendiriyoruz.
Modüler UPS veya harici batarya kabini. Bazı projelerde asıl ihtiyaç batarya değiştirmek değil, UPS mimarisini daha sürdürülebilir hâle getirmektir. Modüler UPS'lerde güç veya batarya modülleri kademeli değiştirilebilir; harici batarya kabinleri daha uzun yedekleme süresi ve daha yüksek kapasite için kullanılır. Bu yaklaşım, kritik cihazların durdurulmasının zor olduğu, bakım sırasında enerji sürekliliğinin istendiği, yedekleme süresinin standart UPS aküsünden uzun olması gereken ve büyüyen yük için kapasite artırımı planlanan sistemlerde öne çıkar. Modüler mimari her zaman daha ekonomik veya daha basit değildir; ilk yatırım, alan, kabin altyapısı, servis planı ve UPS üreticisiyle uyumluluk birlikte incelenmelidir.
Kriter kriter karşılaştırma
Her yaklaşımı aynı ölçütlerle yan yana koyduğumuzda karar, soyut bir "en iyi" tartışmasından çıkıp sistemin somut kısıtlarına bağlanır. Aşağıdaki tablo bir puan ya da kazanan sunmaz; her kriterde hangi faktörün belirleyici olduğunu gösterir.

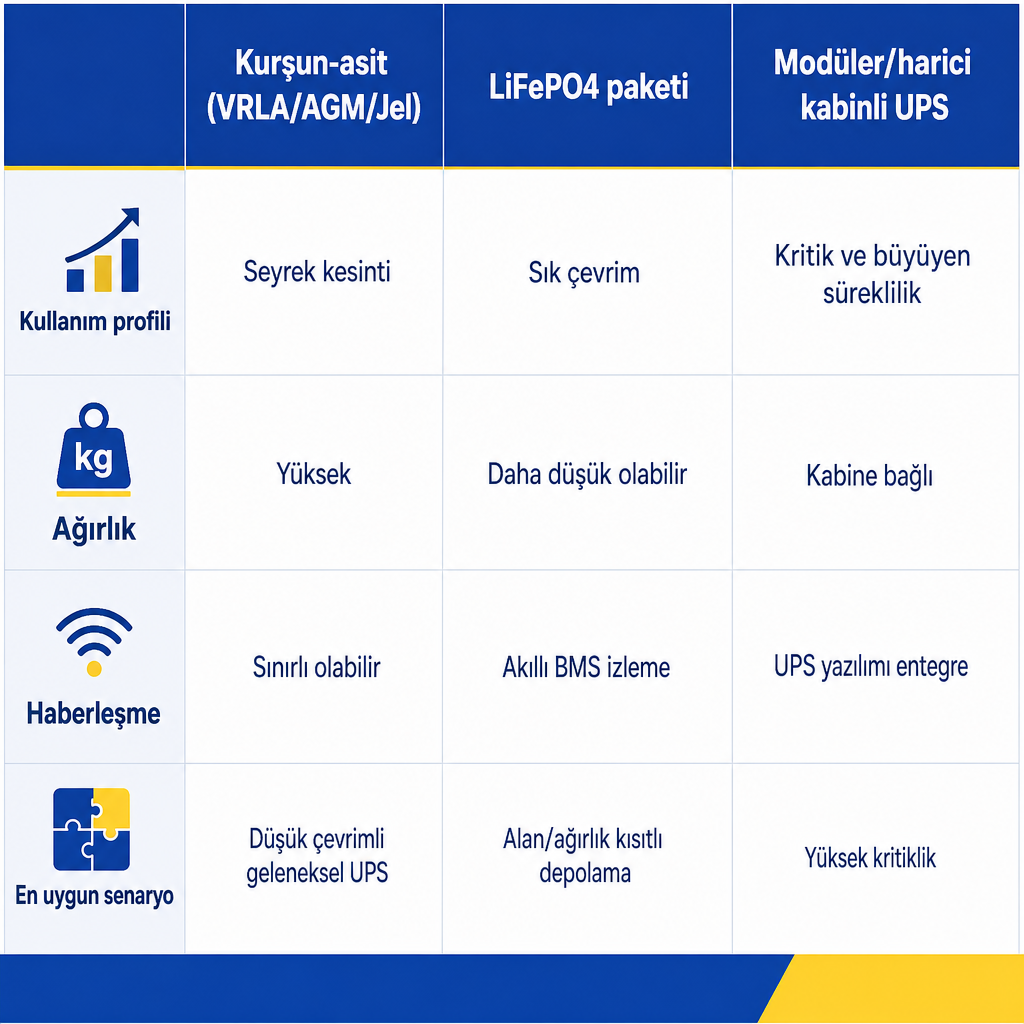

| Kriter | VRLA / AGM / Jel | LiFePO4 batarya paketi | Modüler / harici kabinli UPS |
|---|---|---|---|
| Kullanım profili | Seyrek kesinti, bekleme ağırlıklı | Sık çevrim, uzun süreli kullanım | Kritik ve büyüyen süreklilik |
| UPS uyumu | Çok sayıda geleneksel UPS ile yaygın | Şarj profili, gerilim ve BMS doğrulanmalı | Platform ve modül mimarisiyle seçilir |
| Ağırlık | Genellikle daha yüksek | Aynı enerji için daha düşük olabilir | Kabin ve modüllere bağlı |
| Çevrim kullanımı | Sık çevrimde ömür daha hızlı etkilenebilir | Sık çevrime daha elverişli olabilir | Modül ve kimyaya bağlı |
| Alan kullanımı | Büyük, ağır kabin gerektirebilir | Kompakt tasarım avantaj sağlayabilir | Ek kabin ve servis alanı gerekebilir |
| Haberleşme | Bazı sistemlerde sınırlı | Akıllı BMS ile izleme ve alarm | UPS yazılımı ve modülle entegre |
| En uygun senaryo | Düşük çevrimli geleneksel UPS | Alan/ağırlık kısıtlı, çevrimli depolama | Yüksek kritiklik ve ölçeklenebilirlik |
Tablonun tekrarı olmayan bir ayrım burada öne çıkıyor: ani yük desteği. Kurşun-asitte bu, UPS ve batarya modeline göre değişirken, LiFePO4 pakette hücrenin ve BMS'nin sürekli akım ile ani akım sınırları belirleyicidir; modüler mimaride ise güç modülü ve batarya modülü birlikte değerlendirilir. Bu yüzden yüksek kalkış akımı isteyen cihazlarda yalnızca Ah değeri karar için yeterli değildir.
Güvenilirlik yalnızca kimyadan oluşmaz
Kimya seçimi tartışmasının gölgede bıraktığı gerçek şudur: yüksek güvenilirlik paket mimarisinden doğar. Aynı hücre kimyası, farklı BMS ve farklı şarj altyapısıyla tamamen farklı davranır.
Bir LiFePO4 paketin BMS'si, uygulamanın gerektirdiği oranda aşırı şarj, aşırı deşarj, aşırı akım, kısa devre, yüksek/düşük sıcaklık ve hücreler arası gerilim farkına karşı korumayı değerlendirmelidir. Ancak "BMS var" bilgisi tek başına yeterli değildir. BMS'nin koruma eşiği UPS'nin çalışma gerilimiyle uyumlu değilse sistem gereksiz yere kapanabilir veya kritik anda koruma sağlayamayabilir. BMS'nin çalışma aralığı ve UPS ile entegrasyonu da sorgulanmalıdır. Akıllı ve klasik BMS arasındaki farkları ayrı değerlendirmek için akıllı BMS ile klasik BMS farkı içeriğimiz yol gösterir.
Şarj profili ikinci kritik noktadır. Kurşun-asit UPS şarj cihazı ile LiFePO4 paket şarjı aynı varsayılamaz. Şarj gerilimi, float davranışı, şarj akımı, düşük gerilim kesme noktası, yeniden şarj mantığı ile alarm ve hata yönetimi incelenmeden kimya değişikliği yapılmamalıdır. 12V LiFePO4 ürün grubumuzda farklı kapasite seçenekleri bulunur; ancak UPS'ye bağlanacak ürünün kapasite, ölçü, bağlantı ve şarj uyumu her zaman proje özelinde doğrulanmalıdır.
Seri bağlı hücrelerden oluşan paketlerde hücre gerilimleri zaman içinde farklılaşabilir; dengeleme işlevi bu farkı kontrol altında tutar. Özellikle çok hücreli, yüksek kapasiteli ve çevrimli uygulamalarda dengeleme davranışı tasarımın belirleyici parçasıdır. Son olarak mekanik ve termal tasarım: batarya kısa devreye karşı korunmalı, kablo ve konnektörleri akıma uygun olmalı, kasa içinde güvenli sabitlenmeli, ısı birikimi ve polarite hataları önlenmeli, servis sırasında erişim ve izolasyon düşünülmelidir. Bir paket UPS kabinine fiziksel olarak sığıyor olması, elektriksel ve mekanik açıdan uyumlu olduğu anlamına gelmez.
Medikal tarafta ek değerlendirmeler
Medikal cihazlarda enerji kesintisi yalnızca operasyonel bir sorun değildir; cihazın temel güvenliği veya klinik işlevi etkilenebilir. IEC 60601-1, medikal elektrikli ekipman için temel güvenlik ve temel performans gerekliliklerini ele alır; ancak standart belirli cihaz türleri için ek veya özel standartlarla tamamlanabilir ve tek başına kullanılmaz.
Bu nedenle batarya tasarımından önce şu sorular cevaplanmalıdır: cihaz kesinti anında çalışmaya devam etmeli mi, güç kaynağı değişirken ayarlar korunuyor mu, cihaz yeniden başlatma gerektiriyor mu, batarya yetersiz kaldığında kullanıcıya görünür alarm veriliyor mu, şebeke ve batarya beslemesi birbirinden ayırt edilebiliyor mu, cihaz üreticisi harici UPS veya batarya kullanımına izin veriyor mu ve UPS cihazın kaçak akım, topraklama ve elektromanyetik uyumluluk gereklilikleriyle birlikte değerlendirildi mi?
Farklı yetkili otoritelerin belirli cihaz sınıfları için yayımladığı kılavuzlar da aynı yönü işaret eder: elektrik kesildiğinde yedek bataryanın otomatik devreye girmesi, aktif güç kaynağının görünür belirtilmesi, cihaz ayarlarının korunması ve yeterli çalışma süresinin doğrulanması gibi tasarım noktaları öne çıkar. Bunlar her medikal cihaza otomatik uygulanacak tek bir kural değildir; fakat kritik cihazlarda güç sürekliliği tasarımının yalnızca kapasite hesabından ibaret olmadığını net biçimde gösterir.
UPS ve lityum tarafında dikkate alınan standartlar
Bir teklifi değerlendirirken "hangi standarda göre?" sorusu kadar "bu standart bu uygulama için gerçekten uygun mu?" sorusu da önemlidir. Aşağıdaki standartları tanımlıyoruz; hiçbirini ürünlerimiz için uygunluk iddiası olarak sunmuyoruz.
IEC 62040-1 — UPS güvenliği. Enerji depolama cihazı içeren UPS sistemleri için güvenlik gerekliliklerini ele alır. Kapsamı hareketli, sabit, ankastre veya bina içi UPS'leri içerir; amacı elektrik çarpması, yangın, termal, mekanik ve enerji kaynaklı riskleri azaltmaktır. Bu standardın varlığı, bir bataryanın veya özel paketin otomatik olarak uygun olduğu anlamına gelmez; UPS, batarya, kabin, şarj ekipmanı ve kurulum koşulları birlikte incelenir.
IEC 62133-2 — lityum hücre ve batarya güvenliği. Taşınabilir uygulamalarda kullanılan kapalı ikincil lityum hücre ve bataryaların amaçlanan kullanım ve öngörülebilir yanlış kullanım koşullarındaki güvenli çalışması için gereklilik ve testleri tanımlar. UPS ve sabit depolama uygulamalarında bu standardın kapsamı doğrudan yeterli olmayabilir.
UN 38.3 — taşıma güvenliği. Lityum hücre ve bataryaların taşınması öncesinde uygulanan test prosedürleriyle ilgilidir; düşük basınç, titreşim ve diğer taşıma koşullarını simüle eden testleri içerir. Taşıma gerekliliğidir ve tek başına bir UPS sisteminin medikal kullanıma uygunluğunu ya da belirli bir cihazla elektriksel uyumluluğunu kanıtlamaz. Bu standartların işleyişini daha geniş bir çerçevede görmek için BMS'nin lityum bataryaları neden koruduğunu anlatan içeriğimizden yararlanabilirsiniz.
Ürünlerimiz için herhangi bir standarda uygunluk veya sertifikasyon, ilgili ürün ve proje için doğrulanmış belge bulunmadan ileri sürülmez. Teklif aşamasında ürün bazlı test ve dokümantasyon kapsamı ayrıca konuşulur.
A, B veya hiçbiri: senaryoya göre karar
Kriterler soyutken karar zorlaşır; gerçek kullanım profilleri üzerinden bakıldığında doğru yol çoğunlukla kendini belli eder.
Senaryo A — poliklinikte seyrek kesinti yaşayan temel cihaz. Cihazın güç ihtiyacı düşük, kesintiler kısa ve UPS mevcut kurşun-asit düzenine göre tasarlanmışsa VRLA/AGM çözümü pratik olabilir. Bu profilde LiFePO4'e geçiş şu koşullarda anlam kazanır: batarya kabini ağır veya erişimi zorsa, sık batarya değişimi operasyonu aksatıyorsa, UPS üreticisi LiFePO4 entegrasyonuna izin veriyorsa ve BMS ile şarj uyumu doğrulanabiliyorsa.
Senaryo B — görüntüleme veya laboratuvar sisteminde sık çevrim. Gün içinde tekrarlanan kesintiler, testler veya kontrollü deşarjlar varsa çevrim ömrü öne çıkar. Bu profilde LiFePO4, uygun BMS ve doğru şarj altyapısıyla değerlendirilebilir. Ancak yüksek ani güç isteyen cihazlarda yalnızca Ah kapasitesine bakılmaz; UPS'nin DC bara gerilimi, maksimum akımı, ani yük davranışı ve inverter kapasitesi birlikte kontrol edilir.
Hiçbiri tek başına yeterli değilken. Cihazın kapanması veya yeniden başlatılması hasta güvenliği açısından ciddi sonuç doğurabiliyorsa tek bir batarya paketiyle karar verilmez. Aşağıdaki durumlar doğrudan satın alma yerine teknik proje değerlendirmesi gerektirir:
- Cihaz üreticisi harici batarya veya UPS kullanımını sınırlandırıyorsa
- UPS'nin şarj gerilimi seçilen LiFePO4 paketle uyumlu değilse
- Gerekli yedekleme süresi veya yükün kalkış akımı belirsizse
- Batarya kabini havalandırma veya sıcaklık açısından uygun değilse
- Mevcut batarya grubunda seri-paralel bağlantı durumu belirsizse
- Kritik cihazda tek hata noktası kabul edilemiyorsa veya BMS alarmı UPS tarafından okunamıyorsa
- Batarya değişimi sırasında enerji kesintisi kabul edilemiyorsa
Bu koşullarda yalnızca daha yüksek Ah değerine geçmek güvenilirliği garanti etmez; yedeklilik, otomatik bypass, alarm/izleme, harici batarya kabini ve periyodik test planı birlikte ele alınır. Gerekirse yeni bir UPS mimarisi değerlendirilir.
Teklif için bize iletmeniz gereken bilgiler
UPS uygulamasında doğru LiFePO4 paket, yalnızca kategori gerilimine göre değil; UPS'nin DC bara yapısı, akım ihtiyacı, fiziksel ölçüleri, şarj profili ve BMS gereksinimleriyle birlikte belirlenir. LiFePO4 ürün hattımız 12V–72V aralığındaki farklı sistem gerilimlerine yönelik paket seçenekleri sunar ve teklifi doğru hazırlayabilmemiz için şu bilgileri paylaşmanız işimizi netleştirir:
- UPS marka/modeli ve DC bara gerilimi
- Mevcut batarya tipi, gerilimi, kapasitesi ve seri/paralel sayısı
- UPS'nin şarj gerilimi ve maksimum şarj akımı
- Bağlanacak yükün sürekli ve ani güç değeri ile istenen yedekleme süresi
- Kabin içindeki kullanılabilir ölçüler, konnektör/kablo/sigorta bilgileri
- Kullanım ortamının sıcaklık ve havalandırma koşulları, BMS haberleşme ihtiyacı
- Cihazın medikal kullanım ve üretici onay gereklilikleri
Sistem gerilimine göre inceleyebileceğiniz paket grupları: 12V LiFePO4 Batarya, 24V LiFePO4 Batarya ve 48V LiFePO4 Batarya. Mevcut sisteme özel bir paket gerekiyorsa özel batarya paketi ürettirme sürecini adım adım inceleyerek hangi bilgilerle başvuracağınızı önceden hazırlayabilirsiniz.
Batarya paketi veya UPS üzerinde değişiklik gereken durumlarda montaj ve devreye alma yetkin teknik servis tarafından yürütülmelidir. BMS'nin devre dışı bırakılması, yanlış şarj cihazı kullanılması veya uyumsuz paket bağlanması güvenli değildir ve bu tür işler teknik servise yönlendirilmelidir.
Sıkça Sorulan Sorular
Medikal cihazlarda LiFePO4 batarya kullanılabilir mi?
Kullanılabilirlik cihaza, UPS'ye, şarj sistemine, BMS'ye ve ilgili güvenlik gerekliliklerine bağlıdır. Öncelikle cihaz üreticisinin harici UPS veya batarya kullanımına izin verip vermediği doğrulanmalıdır.
UPS'ye kurşun-asit yerine doğrudan LiFePO4 takılabilir mi?
Her zaman takılamaz. UPS'nin şarj gerilimi, düşük gerilim kesme seviyesi, BMS gereklilikleri, bağlantı yapısı ve haberleşmesi önceden kontrol edilmelidir.
UPS için LiFePO4 mü AGM mi daha güvenlidir?
Yalnızca kimyaya bakarak genel bir kazanan belirlenemez. Uygun BMS, doğru şarj profili, mekanik koruma, sıcaklık kontrolü ve UPS uyumluluğu güvenliği birlikte belirler.
UPS batarya kapasitesi nasıl belirlenir?
Yükün sürekli gücü, inverter verimi, istenen kesinti süresi, DC bara gerilimi, izin verilen deşarj seviyesi ve bataryanın akım kabiliyeti birlikte hesaplanır. Sadece Ah değerine bakmak yeterli değildir.
UN 38.3 belgesi medikal kullanıma uygunluk anlamına gelir mi?
Hayır. UN 38.3 esas olarak lityum bataryaların taşınmasına yönelik testleri ifade eder ve bir UPS veya medikal cihaz sisteminin güvenliğini ile elektriksel uyumluluğunu tek başına kanıtlamaz.
