Şebeke bağlantısı olmayan bir evde güvenilir enerji, en güçlü inverteri ya da en yüksek Ah değerli bataryayı seçmekle kurulmaz. Off-Grid (Şebekeden Bağımsız) Ev Sistemlerinde Doğru İnvertör ve Batarya Eşleşmesi, inverterin sürekli ve ani güç ihtiyacını; bataryanın nominal gerilimini, kullanılabilir kapasitesini, izin verdiği deşarj akımını ve BMS iletişimini birlikte değerlendirmekle sağlanır. Bu dört başlık birbirini tutmazsa inverter yük altında kapanır, batarya BMS korumasına geçer, şarj kesilir ya da beklenen çalışma süresi elde edilemez. Kısa cevap şu: önce evin günlük enerji tüketimi ve aynı anda çalışacak cihazların maksimum gücü belirlenir; ardından bu değerlere uygun inverter gerilimi ve gücü seçilir; batarya ise kullanılabilir enerji, izin verilen deşarj akımı ve BMS–inverter uyumluluğuna göre konfigüre edilir. Biz bu rehberde kararı oluşturan teknik noktaları ve bize teklif için gelirken hazırlamanız gereken bilgileri açıklıyoruz.
İçindekiler
Off-grid ev sistemi gerçekte neyi çözüyor

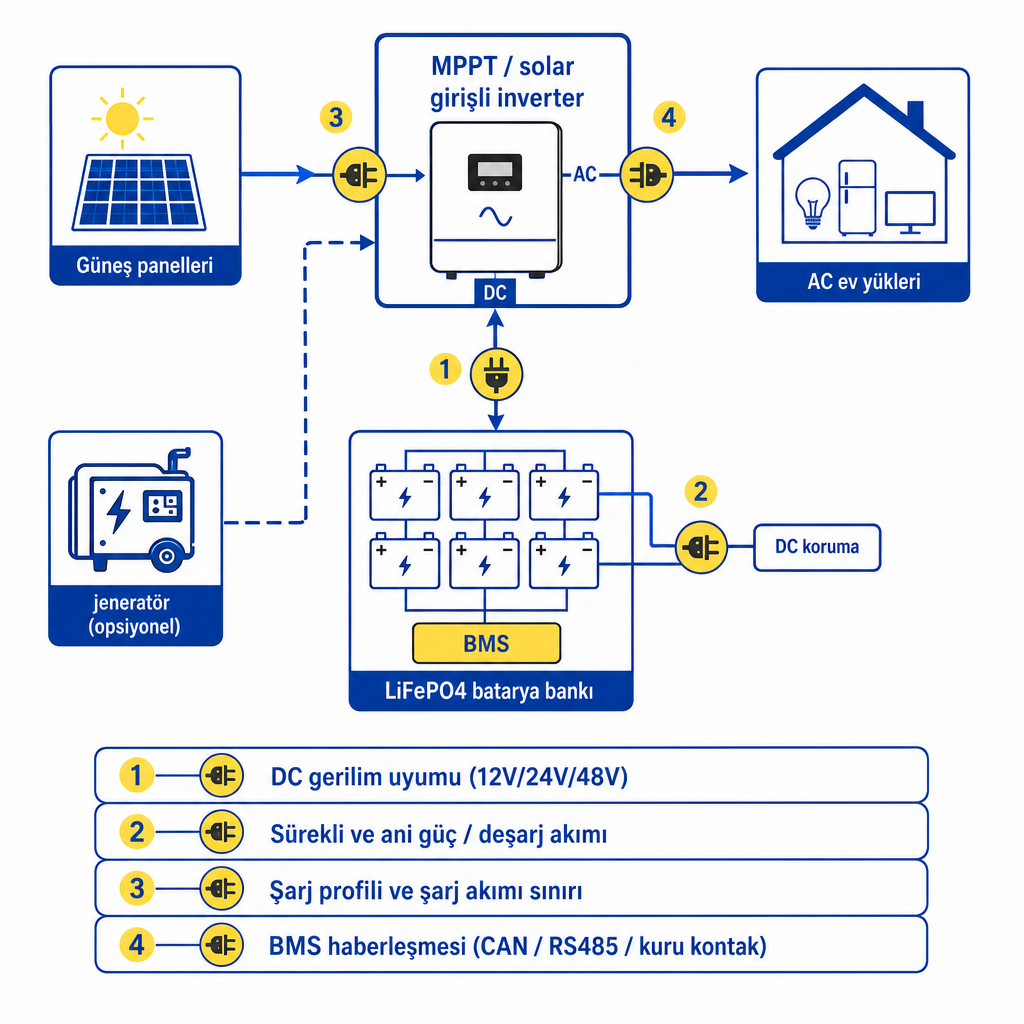

Off-grid sistem, şebekeye bağlı olmadan elektrik üretip depolayan ve gerektiğinde evin yüklerine aktaran bir enerji altyapısıdır. Tipik bir kurulumda güneş panelleri, MPPT solar şarj kontrol cihazı veya solar girişli inverter, LiFePO4 batarya bankı, DC koruma elemanları, DC'yi AC'ye çeviren inverter, ev içi AC yükleri ve gerektiğinde jeneratör gibi alternatif bir şarj kaynağı bir arada çalışır.
İnverter, bataryadan gelen doğru akımı ev cihazlarının kullandığı alternatif akıma dönüştürür. Bu yüzden inverter seçimi "kaç watt?" sorusuyla sınırlı kalmaz. Giriş DC gerilimi, sürekli güç, kısa süreli kalkış gücü, şarj kapasitesi, çıkış dalga biçimi ve batarya ile haberleşme de kararın parçasıdır. Fotovoltaik sistemlerde kullanılan inverterler için elektrik çarpması, enerji, yangın ve mekanik veya çevresel tehlikelere karşı asgari güvenlik gereklilikleri IEC 62109-2 standardı kapsamında tanımlanır; bu standart şebekeden bağımsız, şebeke etkileşimli ve batarya ile kullanılan inverterleri içerir. Standardı bilmek, teknik dokümanı okurken neyi aradığınızı netleştirir.
Eşleşmenin belkemiği: üç uyum birden
Bir inverterle bir batarya bankı aynı anda üç başlıkta örtüşmek zorundadır. Biri eksikse sistem kağıt üzerinde tutsa da sahada kapanır.
Gerilim uyumu. İnverterin batarya giriş gerilimi ile batarya bankının nominal gerilimi aynı sistem sınıfında olmalıdır: 12V inverter için 12V batarya, 24V için 24V, 48V için 48V bank. Aynı güç için 48V sistem, 12V sisteme kıyasla DC taraftan çok daha düşük akım çeker; bu da kablo kesiti, bağlantı kayıpları ve yüksek güçlü ev yüklerinin beslenmesi açısından avantaj sağlar. Ancak 48V bank, 12V invertere bağlanamaz; inverter, şarj cihazı, MPPT ve batarya gerilimleri birlikte doğrulanmalıdır. Dikkat edilmesi gereken bir nokta var: "48V" ifadesi her üreticide aynı çalışma aralığını göstermez. İnverterin kabul ettiği minimum, nominal ve maksimum DC gerilim değerleri mutlaka ürün teknik dokümanından okunmalıdır. Uygulamaya göre 12V LiFePO4 batarya, 24V LiFePO4 batarya veya 48V LiFePO4 batarya gerilim sınıflarını değerlendiriyoruz.
Güç ve akım uyumu. İnverterin sürekli çıkış gücü, aynı anda çalışacak cihazların toplam gücünü karşılamalıdır. Buzdolabı kompresörü, hidrofor, derin dondurucu, klima ve elektrik motoru gibi cihazlar ilk kalkış anında nominal güçlerinin üzerinde akım çeker. Bu yüzden iki değer birlikte incelenir: inverterin uzun süre sağlayabildiği sürekli güç ve motorlu cihazları başlatmak için kısa süreli sağladığı ani/kalkış gücü. Evde aynı anda 1.500W yük çalışıyorsa ve hidroforun kalkışı ek 1.000W talep ediyorsa, yalnızca 1.500W sürekli güce bakmak yanıltıcıdır. Aynı kontrol batarya tarafında da yapılır: bataryanın izin verilen sürekli deşarj akımı, inverterin DC taraftan çektiği akımdan büyük olmalıdır. Yaklaşık DC akımı, inverter gücünün batarya gerilimine ve verime bölünmesiyle bulunur; örneğin 48V sistemde 3.000W'lık bir inverter, kayıplar hesaba katıldığında yaklaşık 65–70A çekebilir. Bu bir tahmindir; kesin değer inverter verimine, batarya gerilimine ve yük karakterine göre değişir.
Şarj profili ve BMS uyumu. LiFePO4 batarya, kurşun-asit aküden farklı bir şarj algoritması ister. İnverter/şarj cihazı veya MPPT; LiFePO4 şarj profiline sahip olmalı, şarj voltajını batarya üreticisinin sınırları içinde ayarlayabilmeli, şarj akımını bataryanın izin verdiği değerle sınırlamalı, BMS'nin şarj kesme sinyalini desteklemeli ve varsa CAN, RS485 ya da üreticiye özgü protokolle uyumlu olmalıdır. Victron'un LiFePO4 kullanım kılavuzu, şarj cihazının doğru gerilim ve akımı sağlamasını, lityum bataryalarda sıcaklık kompanzasyonunun devre dışı bırakılmasını ve şarj sınırlarının batarya koşullarına göre yönetilmesini belirtir. BMS; hücre gerilimini, sıcaklığı ve akımı izleyerek aşırı şarj, aşırı deşarj, aşırı akım ve sıcaklık risklerine karşı koruma sağlar ve gerektiğinde invertere şarjı veya deşarjı durdurma sinyali gönderir. Akıllı BMS'nin bu koruma katmanlarını nasıl kurduğunu, BMS'nin lityum bataryaları neden hayati koruduğu konusundaki rehberimizde ayrıntılı bulabilirsiniz.
Batarya kapasitesini Ah değil kullanılabilir enerji belirler
Batarya kapasitesini yalnızca Ah ile değerlendirmek off-grid tasarımda sık yapılan hatadır. Asıl önemli değer kullanılabilir enerji miktarıdır. Günlük enerji ihtiyacı, cihaz gücünün (W) günlük çalışma süresiyle (saat) çarpımından çıkar ve toplam Wh'ye ulaşılır. Bu toplama inverter kayıpları ve diğer sistem kayıpları da eklenir: gerekli nominal batarya enerjisi, kabaca günlük yük enerjisinin inverter verimine ve kullanılabilir deşarj derinliğine bölünmesiyle bulunur.
Bir batarya bankının teorik nominal enerjisi, nominal gerilim ile Ah kapasitesinin çarpımıdır. Örneğin 48V ve 100Ah bir bank 4.800Wh nominal enerji verir. Ancak bu enerjinin tamamı pratikte kullanılmaz; güvenli çalışma payı, BMS sınırları, inverter kesme voltajı, sıcaklık ve yaşlanma payı düşülür. Kullanılabilir deşarj derinliğinin ömre etkisini daha derin görmek isterseniz deşarj derinliği (DoD) rehberimiz bu dengeyi açıklar.
Tasarımı "bir günlük tüketim" üzerinden yapmak da riskli. Bulutlu havalar, kış ayları ve üretimin düştüğü dönemler için hedef bir yedekleme süresi belirlenmelidir; gerekli enerji, günlük kritik yük tüketiminin yedekleme günüyle çarpımından çıkar. Burada tüm evi sürekli beslemek ile yalnızca kritik yükleri çalıştırmak arasında ciddi fark vardır.
| Yük grubu | Tipik cihazlar | Tasarım yaklaşımı |
|---|---|---|
| Kritik yükler | Buzdolabı, aydınlatma, modem, güvenlik, sirkülasyon pompası | Yedekleme süresi boyunca kesintisiz beslenir |
| Yüksek tüketimli yükler | Elektrikli ısıtıcı, şofben, fırın, klima, elektrikli ocak | Sistemi büyütün veya yalnızca üretim güçlüyken çalıştırın |
LiFePO4 off-grid depolamada neden öne çıkar
Off-grid evlerde batarya her gün kısmen veya tamamen şarj-deşarj olur. Bu nedenle çevrim davranışı, kullanılabilir kapasite ve BMS koruması belirleyicidir. LiFePO4 kimyası derin döngülü kullanıma uygundur; kurşun-asit aküye göre daha yüksek kullanılabilir kapasite, düşük bakım ihtiyacı ve hücre bazlı BMS koruması sunar; bu da güneş ve UPS gibi sabit depolama uygulamalarına uygun bir profil oluşturur.
Biz LiFePO4 akü serimizi güneş enerjisi sistemleri ve kesintisiz güç kaynakları dahil farklı depolama senaryoları için sunuyoruz; ev tipi solar depolama, ticari UPS ve endüstriyel otomasyon için ihtiyaca özel paketler hazırlıyoruz. Yine de doğru seçim yalnızca hücre kimyasıyla yapılmaz: batarya kapasitesi, sürekli deşarj akımı, şarj akımı, kasa ölçüleri, terminal yapısı, haberleşme protokolü ve inverter uyumu birlikte değerlendirilir. Bu başlıkların hepsini sabitlemeden "LiFePO4 aldım, uyar" demek doğru değildir.
Soğuk ortamda şarj: çoğu sistemin gözden kaçırdığı sınır
LiFePO4 bataryalarda düşük sıcaklıkta şarj, ayrı kontrol edilmesi gereken bir konudur. Bazı LiFePO4 sistemlerinde 5°C'nin altında şarjın durdurulması gerekir. Victron'un sistem tasarımı ve BMS seçim kılavuzu, düşük sıcaklık alarmında BMS'nin şarj cihazlarını kapatabildiğini ve belirli LiFePO4 bataryalarda şarjın +5°C ile +50°C arasında yapılması gerektiğini açıklar.
Bu yüzden dış ortamda ya da ısıtılmayan bir teknik odada kullanılacak sistemlerde şu özellikler sorgulanmalıdır: bataryada sıcaklık sensörü bulunması, BMS'nin düşük sıcaklıkta şarjı engellemesi, inverter veya şarj cihazının BMS sinyalini kabul etmesi ve gerekirse batarya kabini için yalıtım ya da ısıtma çözümü. Düşük sıcaklık koruması olmayan bir sistemi, yalnızca nominal voltaj ve Ah değerleri uyuyor diye satın almak, kış kullanımında en çok pişman olunan karardır.
İnverter ve batarya için kontrol edilecek teknik değerler
Seçim sırasında inverter ve batarya tarafı ayrı ayrı doğrulanmalıdır. Aşağıdaki iki liste, teknik dokümanlarda tek tek işaretlemeniz gereken başlıkları özetler.
İnverter tarafı:
- DC giriş gerilimi batarya bankının nominal ve çalışma aralığıyla uyumlu mu?
- Sürekli AC çıkış gücü, aynı anda çalışacak yükleri karşılıyor mu?
- Ani/kalkış gücü, motorlu cihazların ilk çalışma akımını kaldırıyor mu?
- Çıkış saf sinüs mü? Motor, pompa, buzdolabı ve hassas elektronik için tercih edilir.
- Şarj akımı, bataryanın izin verdiği maksimum şarj akımını aşıyor mu?
- MPPT gerilim aralığı, panel dizisinin çalışma gerilimiyle örtüşüyor mu?
- BMS haberleşmesi (CAN, RS485 veya kuru kontak) destekleniyor mu?
- Düşük gerilim kesmesi, bataryanın aşırı deşarjını önlüyor mu?
- İleride kapasite artışı için paralel çalışma destekleniyor mu?
Batarya tarafı:
- Nominal gerilim inverterin DC girişiyle aynı mı?
- Kapasite, günlük tüketimi ve hedeflenen yedekleme süresini karşılıyor mu?
- Sürekli deşarj akımı, inverter tam yükteyken yeterli mi?
- Anlık deşarj akımı, motorlu yüklerin kalkışını karşılıyor mu?
- Maksimum şarj akımı, MPPT ve inverter/şarj cihazlarının toplamından büyük mü?
- BMS'de aşırı akım, sıcaklık, hücre gerilimi ve dengeleme korumaları var mı?
- Düşük sıcaklık koruması soğukta şarjı otomatik durduruyor mu?
- Aynı model bataryalarla paralel genişleme destekleniyor mu?
Üç gerçek senaryoda eşleşme mantığı
Aynı eşleşme kuralları, kullanım profiline göre farklı sistem boyutlarına çıkar.
Küçük bağ evi. Yükler buzdolabı, LED aydınlatma, modem, televizyon ve birkaç küçük cihazsa önce kritik yüklerin günlük Wh tüketimi hesaplanır. Motorlu buzdolabı için inverterin kalkış gücü incelenir. Düşük güç seviyelerinde 12V veya 24V sistem değerlendirilebilir; kullanım süresi ve güneşlenme koşuluna göre uygun gerilim sınıfı seçilir.
Sürekli kullanılan müstakil ev. Buzdolabı, hidrofor, bilgisayar, aydınlatma, çamaşır makinesi ve mutfak cihazları birlikte çalışıyorsa 48V sınıfı sistem genelde daha uygundur. İnverterin sürekli ve kalkış gücü birlikte hesaplanır; bataryanın sürekli deşarj akımı inverter gücüne göre doğrulanır. Birden fazla gün yedekleme isteniyorsa yalnızca Ah değil, kullanılabilir toplam kWh planlanır.
Kışın da kullanılan dağ evi. Kışın güneş üretimi düşerken ısıtma yükü artar. Elektrikli ısıtma gibi yüksek tüketimli cihazlar ayrı değerlendirilir; batarya kabininin sıcaklık koşulları incelenir; düşük sıcaklıkta şarj kesme özelliği kontrol edilir ve çoğu durumda jeneratör veya alternatif bir şarj kaynağı devreye alınır.
Teklif için bize hangi bilgilerle gelmelisiniz
Doğru batarya ve inverter eşleşmesini hızlı ve hatasız kurmamız için projenizden şu bilgileri paylaşmanız işimizi kolaylaştırır:
- Kullanılacak inverterin marka ve tam model bilgisi
- İnverterin DC giriş gerilimi ile sürekli ve ani AC güç değerleri
- Güneş paneli toplam gücü ve MPPT bilgileri
- Günlük ortalama elektrik tüketimi ve aynı anda çalışması planlanan cihazlar
- Motorlu cihazların kalkış güçleri ve istenen yedekleme süresi
- Kurulum ortamının sıcaklık/nem koşulları ve batarya için ayrılan montaj alanı
- Mevcut kablo, sigorta, bağlantı bilgileri ve BMS haberleşmesi için gereken protokol (CAN, RS485 vb.)
Biz LiFePO4 ve Li-ion hücrelerle 12V–72V arasında farklı gerilim ve kapasite konfigürasyonlarında batarya paketleri hazırlıyor, akıllı BMS entegrasyonunu ihtiyaca göre yapılandırıyoruz. Off-grid ev, güneş enerjisi veya UPS projeniz için LiFePO4 batarya kategorimizi inceleyebilir ya da inverter modelinizle birlikte teknik teklif isteyebilirsiniz. Batarya paketi içindeki hücre, BMS veya bağlantı değişiklikleri ise yalnızca yetkili teknik servis tarafından yapılmalıdır.
Sık Sorulan Sorular
Off-grid ev için kaç watt inverter gerekir?
Tek bir standart değer yoktur. Aynı anda çalışacak cihazların toplam sürekli gücü, motorlu cihazların kalkış ihtiyacı ve gelecekte eklenecek yükler birlikte hesaplanır.
48V batarya her 48V inverterle uyumlu mudur?
Hayır. Nominal gerilim benzer olsa da gerçek DC çalışma aralığı, düşük gerilim kesme değeri, şarj voltajı ve BMS haberleşmesi uyumsuz olabilir. İnverter ve bataryanın teknik dokümanları birlikte kontrol edilmelidir.
Batarya kapasitesi inverter gücüyle aynı şey midir?
Hayır. İnverter gücü aynı anda ne kadar yük çalıştırılabileceğini; batarya kapasitesi ise bu yüklerin ne kadar süre beslenebileceğini gösterir.
BMS ile inverterin haberleşmesi zorunlu mudur?
Her sistemde aynı yöntem zorunlu değildir; ancak güvenilir bir şarj kesme sinyali veya haberleşme, sıcaklık ve hücre gerilimi gibi durumlarda sistemi daha güvenli yönetir. BMS'nin inverter ve şarj cihazıyla nasıl çalıştığı mutlaka doğrulanmalıdır.
Off-grid sistemde yalnızca bataryanın Ah değerine bakmak yeterli midir?
Hayır. Nominal gerilim, toplam Wh, kullanılabilir kapasite, sürekli ve anlık akım, şarj akımı, sıcaklık aralığı ve BMS özellikleri birlikte değerlendirilmelidir.
