Özel projeler için batarya paketi tasarlanırken mühendislik hesapları nasıl yapılır sorusunun kısa yanıtı şudur: önce hedef gerilim, kapasite ve güç ihtiyacını tanımlar, ardından doğru hücre kimyasını seçer, seri‑paralel hücre sayısını, akım sınırlarını ve güvenlik marjlarını matematiksel olarak netleştiririz. Bu hesaplar doğru kurulduğunda paket hem istenen performansı verir hem de güvenli, uzun ömürlü ve bakım açısından öngörülebilir olur. İstanbul‑Üsküdar’daki tesisimizde LiFePO4 ve Li‑ion (NMC) hücrelerden akıllı BMS’li paketler tasarlayıp birleştiren yerli bir batarya paket üreticisi olarak, aşağıda bu hesapların hangi mantığa dayandığını ve hangi karar eksenlerinde toplandığını açıklıyoruz.
İçindekiler
Özel batarya paketi hangi problemi çözmeli?
Her batarya hesabı tek bir soruyla başlar: bu paket hangi yükü, hangi koşullarda, ne kadar süre besleyecek? Bu soru netleşmeden yapılan hiçbir hesap güvenilir değildir, çünkü hücre kimyasından BMS akım sınırına kadar her karar bu tanıma bağlıdır.
Projenin karar tanımı genellikle şu başlıkları içerir: çalışma gerilimi aralığı (örneğin 12 V akü sistemi, 48 V motosiklet ya da 60–72 V araç), sürekli ve tepe güç ihtiyacı (W veya kW), beklenen çalışma süresi (UPS veya solar sistemde saat, elektrikli araçta menzili belirleyen enerji), ortam koşulları (sıcaklık, titreşim, nem, darbe), mekanik kısıtlar (batarya bölmesi ölçüleri ve montaj şekli) ve son olarak öncelik dengesi — paketin daha güvenli ve uzun ömürlü mü, yoksa daha kompakt ve hafif mi olması gerektiği.
Bu tanım tamamlanmadan başlanan bir tasarım, ilerleyen aşamada ya hücre kimyasının değişmesine ya da mekanik yeniden çizime yol açar. Bu yüzden özel projelerde ilk aşama hesap değil, doğru soruların yazıya dökülmesidir. Konunun kimyasal temeline dair genel çerçeveyi lityum pilin çalışma mantığı ve türleri yazımızda, uçtan uca sipariş sürecini ise özel batarya paketi ürettirme rehberimizde ele alıyoruz.
Temel elektrokimya: LiFePO4 ve Li‑ion (NMC) arasındaki fark
Lityum pillerde enerji depolama, lityum iyonlarının anot ve katot arasında ileri‑geri hareketine ve buna bağlı elektron akışına dayanır. Deşarj sırasında iyonlar elektrolit ve ayırıcıdan geçerken dış devrede elektron akışı oluşur ve yük (motor, inverter, kontrol kartı) beslenir; şarjda süreç tersine döner ve iyonlar katottan anoda geri itilir.
Burada belirleyici teknik ayrım katot malzemesidir. LiFePO4 demir fosfat katot kullanırken, Li‑ion (NMC) nikel‑mangan‑kobalt katot kullanır. LiFePO4 aslında bir lityum‑iyon kimyasıdır; bu yüzden karşılaştırmayı “LiFePO4 vs Li‑ion (NMC)” çerçevesinde yapmak ve farkı enerji yoğunluğu ile güvenlik/ömür dengesi üzerinden okumak doğru olur.
Kimya seçimimiz uygulama tipine göre netleşir:
- Elektrikli bisiklet ve scooter bataryaları: Li‑ion (NMC) hücreler kullanırız. Yüksek enerji yoğunluğu, dar batarya yuvalarına sığarken istenen gerilim ve kapasiteyi kompakt bir yapıda vermemizi sağlar.
- LiFePO4 batarya ve akü hatları (12–72 V; solar, karavan, marin, forklift, UPS): LiFePO4 hücreler kullanırız. Termal kararlılık ve çok uzun döngü ömrü, bu uygulamalarda uzun vadeli yatırımı öne çıkarır.
Özel projede kimyayı mekanik hacim, beklenen ömür, güvenlik seviyesi ve uygulama tipi birlikte belirler. Dar hacimli bir bisiklet/scooter projesinde Li‑ion (NMC) enerji yoğunluğuyla avantajlıdır; solar, UPS, karavan, marin, forklift veya elektrikli motosiklet/araç projelerinde LiFePO4 döngü ömrü ve termal kararlılıkla öne çıkar.
Gerilim hesapları: nominal ve çalışma aralığı

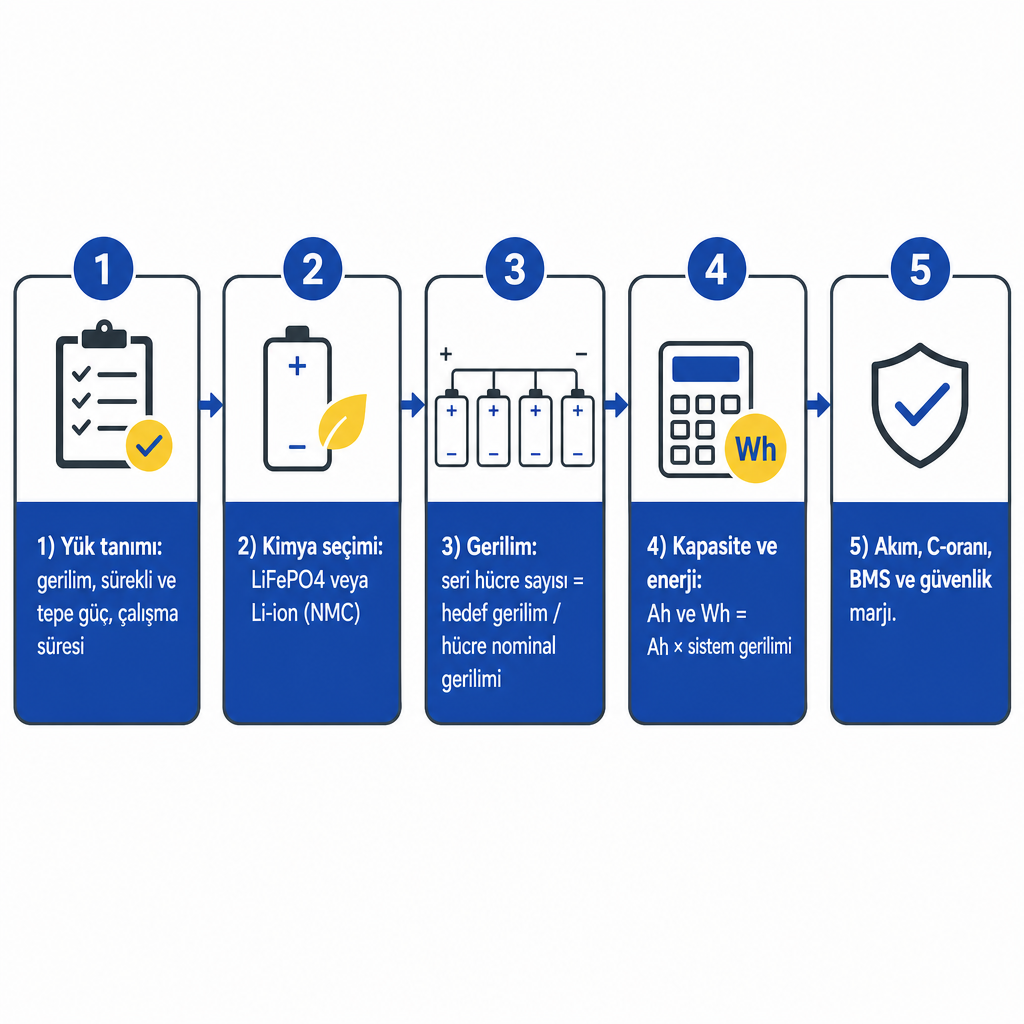

Gerilim hesabı, yük tarafının gereksinimleriyle hücre kimyasının sınırlarını aynı anda gözeterek yapılır. Sıra genellikle şudur:
Önce hedef sistem gerilimi tanımlanır: proje 12 V DC bir sistem mi, 24–48 V solar/inverter mi, yoksa 60–72 V elektrikli araç mı besleyecek? 12 V, 24 V, 36 V, 48 V, 60 V ve 72 V LiFePO4 batarya hatlarımız bu segmentlere göre yapılandırıldığından, özel projelerde referans alınabilecek hazır mimariler sunar.
Ardından hücre nominal gerilimi devreye girer. Li‑ion (NMC) hücrelerde nominal gerilim tipik olarak ~3,6–3,7 V, LiFePO4 hücrelerde ise ~3,2–3,3 V civarındadır. Hedef nominal sistem gerilimini hücre nominal gerilimine böldüğümüzde yaklaşık seri hücre sayısına ulaşırız. Örneğin LiFePO4 için 12 V sınıfında 4 hücre (4×3,2 V ≈ 12,8 V) sık kullanılan bir mimaridir; daha yüksek gerilimlerde seri hücre sayısı artar. Örneğin bir 24 V LiFePO4 batarya mimarisinde bu seri sayısı ikiye katlanır.
Bu hesap tek başına yeterli değildir; minimum kesme gerilimi (BMS’in paketi korumak için kapattığı alt sınır) ve maksimum şarj gerilimi (kimyaya özel üst sınır) ile birlikte değerlendirilmelidir. Ayrıca seçilen gerilim, inverter veya motor sürücüsü gibi bileşenlerin veri sayfasındaki “çalışma gerilimi aralığı” ile uyumlu olmak zorundadır. Aksi halde matematiksel olarak doğru bir seri yapı, sahada bileşen uyumsuzluğu nedeniyle çalışmaz.
Kapasite ve enerji hesapları: Ah ve Wh perspektifi
“Ne kadar süre çalışacak?” sorusunun yanıtı kapasite (Ah) ve enerji (Wh) hesabında saklıdır. Kapasite, paralel hücre sayısı ile hücre başına kapasitenin çarpımından çıkar. Enerji ise kapasitenin sistem nominal gerilimiyle çarpılmasıyla bulunur; böylece yükün ihtiyaç duyduğu toplam enerji tek bir değerde görünür hale gelir.
Solar, UPS, karavan ve endüstriyel projelerde yük profili çoğu zaman “ortalama güç × çalışma süresi” biçiminde ifade edilir. Bu durumda paket, bu enerji ihtiyacını karşılayacak Wh değerine göre boyutlandırılır. LiFePO4 akü hatlarında uzun döngü ömrü ve derin deşarj toleransı sayesinde, aynı nominal kapasiteden pratikte daha efektif kullanılabilir enerji elde edilir; yani kağıt üzerindeki Wh ile sahadaki kullanılabilir Wh arasındaki fark daha dardır.
Elektrikli bisiklet ve scooter projelerinde ise denklem tersine döner. Mekanik hacim sınırlı olduğu için Li‑ion (NMC) paketlerde belirleyici olan enerji yoğunluğudur (Wh/L ve Wh/kg). Burada hücre kapasitesi ve paralel sayısı, hem istenen menzili hem de batarya bölmesi ölçülerini aynı anda karşılayacak şekilde seçilmelidir. Menzil sabit bir rakam değildir; arazi, yük ve sürüş tarzına göre değişir, bu yüzden hesap kullanılabilir enerji üzerinden yapılır, garanti edilmiş bir mesafe üzerinden değil.
Akım, C‑oranı ve döngü ömrü dengesi
Akım hesabı yalnızca “motor kaç amper çeker?” sorusunu yanıtlamaz; batarya ömrünü ve güvenlik marjını da tayin eder. Burada üç değer birlikte okunur:
| Değer | Ne ifade eder | Neden kritik |
|---|---|---|
| Sürekli akım | Motor/inverterin nominal yükte çektiği akım | Paketin normal çalışma yükünü belirler |
| Tepe akım | Kalkış, yokuş, kısa süreli yüksek güç talebi | Anlık en yüksek stresi tanımlar |
| BMS akım sınırı | BMS’in sürekli ve tepe akım kapasitesi | Koruma katmanının çalışma penceresini belirler |
C‑oranı, hücre kapasitesine göre çekilen akımı gösterir. 50 A sürekli akım çeken bir sistemde 50 Ah paket kullanılıyorsa, sistem nominalde 1C seviyesinde çalışır. LiFePO4 hücreler, uygun sıcaklık ve doğru BMS yönetimi altında yüksek döngü ömrüyle nispeten yüksek C‑oranlarını tolere edebilir; Li‑ion (NMC) hücreler yüksek enerji yoğunluğu sunar ancak C‑oranı ve sıcaklık limitleri veri sayfasındaki sınırlar içinde tutulmalıdır. Bisiklet/scooter uygulamalarında bu sınırlar sürüş tarzı, eğim ve yükle doğrudan ilişkilidir.
Burada kritik mühendislik prensibi şudur: hücreleri veri sayfasındaki maksimum akım sınırına dayayarak çalıştırmak yerine, bir miktar altında tutmak döngü ömrünü belirgin şekilde iyileştirir. Bu yüzden akım hesabı, hücre sınırları ile üç akım değeri arasında bilinçli bir güvenlik marjı bırakarak tamamlanır.
BMS, güvenlik marjları ve ilgili standartlar
Modern lityum bataryalarda BMS (Battery Management System), hücre dengeleme, aşırı şarj/deşarj koruması, akım sınırlama ve sıcaklık izleme fonksiyonlarıyla hem güvenliği hem ömrü belirleyen ana bileşendir. Özel projede BMS seçimi tek başına yapılamaz; hücre kimyası, seri/paralel yapı, hedef akım ve istenen koruma fonksiyonları birlikte değerlendirilerek belirlenir.
Uluslararası ölçekte iki standart ailesi bu güvenlik perspektifini tanımlar:
UN 38.3, Birleşmiş Milletler Tehlikeli Malların Taşınması El Kitabı’nın 38.3 bölümüdür ve lityum metal ile lityum iyon bataryalar için taşımaya yönelik zorunlu test prosedürlerini tarif eder. Bu bölümde titreşim, darbe, kısa devre, aşırı deşarj ve termal stres gibi sekiz temel testle bataryanın taşımada oluşturabileceği riskler simüle edilir. Uluslararası hava, deniz ve kara taşımacılığında ticari lityum batarya paketlerinin yasal olarak sevk edilebilmesi için geçerli bir UN 38.3 test özetine sahip olması gerekir. Standardın orijinal metnine PRBA üzerinden yayımlanan UN El Kitabı 38.3 bölümünden ulaşılabilir.
IEC 62133‑2:2017, taşınabilir, sızdırmaz ikincil lityum hücre ve bataryaların güvenli çalışması için gereklilikleri ve testleri tanımlar. Normal ve arıza koşullarında hücre ve paket seviyesinde yanma, patlama ve sızıntı olmamasını hedefleyen bir test mimarisine sahiptir; taşınabilir elektronik cihazlar, tıbbi cihazlar ve el tipi ekipmanlarda kullanılan küçük formatlı lityum‑iyon bataryalar için en yaygın güvenlik referanslarından biridir. Standardın kapsamı IEC resmi yayın kaydında tanımlıdır.
Bu standartların ne anlama geldiğini açıklamak ile bir ürünün bunlara uyumlu olduğunu iddia etmek farklı şeylerdir. Herhangi bir paketin bu standartlara göre test edildiği ancak üretici ve test raporları düzeyinde doğrulanabilir; bu yüzden proje kapsamında standart uyumu, belge düzeyinde teyit edilmeden bir performans vaadi gibi kullanılmamalıdır.
Mekanik ve termal tasarım tarafında ne değişir?
Mühendislik hesabı elektrikle bitmez; mekanik ve termal boyut da aynı masada çözülür. Seri‑paralel yapıdan doğan toplam hücre sayısı, hücrelerin dizilimini, soğutma yaklaşımını ve kablolama tekniğini belirler. Yanlış bir hücre düzeni, elektriksel olarak doğru bir paketi bile termal açıdan riskli hale getirebilir.
Termal yönetim, lityum pillerde yüksek akım ve sıcaklığın ömür ve güvenlik üzerinde belirleyici olması nedeniyle kritiktir. Paket içi hava akışı, ısı emici yapılar ve pasif veya aktif soğutma seçenekleri, yük profiline ve ortam sıcaklığına göre değerlendirilir. Özellikle elektrikli motosiklet ve araç bataryalarında kasa ve darbe dayanımı öncelik kazanır: çarpma, titreşim ve yol koşullarına karşı kasanın malzemesi, montaj noktaları ve darbe dağıtımı buna göre tasarlanmalıdır. Motosiklet tarafındaki uygulama örnekleri için elektrikli motosiklet batarya değişimi yazımıza bakılabilir.
Üsküdar’daki tesisimizde bu mekanik ve termal başlıkları hücre kimyası ve BMS seçimleriyle birlikte ele alır, Türkiye pazarına uygun yerli batarya paketleri ve akü çözümleri üretiriz. Bir projede maliyet, güvenlik ve performans dengesini doğru kurmamız için müşterinin yük profilini, fiziksel batarya bölmesi ölçülerini ve kullanım senaryosunu paylaşması sürecin en belirleyici adımıdır.
Karar kriterleri: hangi projede nasıl bir paket?
Hesapların hepsi tamamlandığında, karar birkaç net eksende toplanır. Uygulama tipi genellikle kimyayı baştan işaret eder:
- Bisiklet/scooter: Li‑ion (NMC) paketler; dar hacimde yüksek enerji yoğunluğu ve marka‑model uyumlu kasalar. RKS ve benzeri modeller için uyumlu yedek paketler bu mantıkla tasarlanır; bu, herhangi bir marka bayiliği değil, uyumlu paket üretimidir.
- Solar, UPS, karavan, marin, forklift: LiFePO4 aküler; uzun döngü ömrü, güvenlik ve derin deşarj toleransı.
- Elektrikli motosiklet/araç: 48–72 V LiFePO4 bataryalar; yüksek gerilim ve güç, uzun ömür ve termal kararlılık. Bu segment için 48 V LiFePO4 batarya mimarisi tipik bir başlangıç referansıdır.
Gerilim ve güç tarafında yükün nominal gerilimi, tepe güç ihtiyacı ve sürücü/inverter gereklilikleri seri hücre sayısını ve BMS seçimini belirler. Enerji ve menzil/çalışma süresi tarafında beklenen ihtiyaç Wh cinsinden hesaplanır, bunu karşılayacak kapasite Ah ve uygun kimya birlikte değerlendirilir. Güvenlik ve standartlar tarafında ise BMS fonksiyonları, hücre veri sayfası sınırları ve UN 38.3 ile IEC 62133‑2 gibi standartların gerektirdiği test perspektifi dikkate alınır.
Bu hesap ve kararlar, hücre seçimi, kablolama, BMS ayarları ve güvenlik marjları düzeyinde bireysel denemelerle değil, profesyonel batarya tasarım ekipleriyle çalışılarak yürütülmelidir. Proje sahibi enerji ve güç ihtiyacını tanımlar; kimyadan BMS parametrelerine uzanan mühendislik kararlarını ise uzman üreticiyle birlikte netleştirmek en güvenli yoldur.
Sık Sorulan Sorular
Özel proje batarya hesabını kendim mi yapmalıyım, yoksa üreticiye mi bırakmalıyım?
Temel enerji ve güç hesabını (yaklaşık Wh ve W ihtiyacı) proje sahibi yapabilir. Ancak hücre seçimi, seri‑paralel yapı, BMS akım/sıcaklık sınırları ve güvenlik marjları, lityum batarya tasarımında deneyimli üretici veya teknik servis tarafından belirlenmelidir.
Elektrikli bisiklet/scooter projesinde LiFePO4 batarya kullanmak doğru mu?
Bisiklet ve scooter uygulamalarında dar batarya yuvaları ve yüksek enerji yoğunluğu ihtiyacı nedeniyle Li‑ion (NMC) paketler tercih edilir. LiFePO4, bu segmentte değil; 48–72 V batarya ve akü hatlarında (solar, UPS, motosiklet, araç) güçlü olduğumuz kimyadır.
Solar veya UPS sistemim için LiFePO4 ile hangi hesapları netleştirmeliyim?
Günlük enerji tüketimini (Wh), inverter/cihazların nominal gerilimini, beklenen yedekleme süresini ve şarj altyapısını (şebeke veya güneş paneli gücü) netleştirmek gerekir. Bu değerlere göre LiFePO4 akü kapasitesi, gerilimi ve BMS akımı belirlenir.
UN 38.3 ve IEC 62133‑2 standartları özel projemi neden ilgilendiriyor?
UN 38.3, lityum bataryaların taşımaya uygunluğunu belirleyen zorunlu test standardıdır ve uluslararası hava/deniz/kara taşımacılığında bataryalı ürün sevki için gereklidir. IEC 62133‑2 ise taşınabilir lityum bataryaların güvenli çalışmasını hedefleyen yaygın bir ürün güvenliği standardıdır ve taşınabilir cihazlarda pazara giriş sürecinde referans alınır.
Batarya paketini kendim söküp hücre değişimi yapmak güvenli mi?
Lityum batarya paketleri; BMS, hücre bağlantıları, izolasyon ve mekanik koruma açısından profesyonel tasarım gerektirir. Paket sökme, hücre değiştirme veya BMS’i devre dışı bırakma gibi işlemler ciddi güvenlik riski oluşturabileceğinden, mutlaka yetkin teknik servis ve profesyonel üreticiler tarafından yapılmalıdır.
